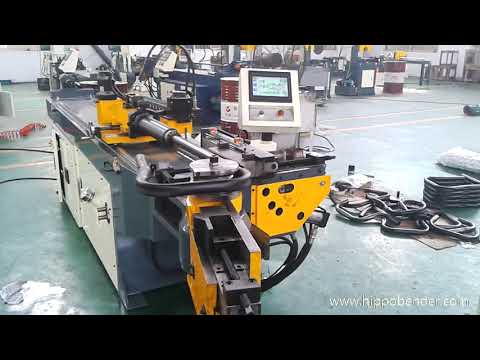

CNC 3D Hidraolikus csőhajlító gép

A  kiváló CNC hajlítógép gép sokoldalúan alkalmas  a munkadarab folyamatos és automatikus megmunkálására  a tér minden irányában. 2 db szervomotorjával kiváló csúcsminőségű gép Elektronikus vezérlőrendszere érintőképernyős PLC.  A két tengely adagolását és elforgatását szervomotorokkal és szervohajtásokkal vezérelik. A  hajlítási tengelyt a hidraulikus henger vezérli, és a segédtoló sebességet a szabályozó szelep állítja be. Alkalmazható anyagok: acélcsövek, rozsdamentes acél csövek, vascsövek, alumínium csövek, réz csövek, titán csövek, horganyzott csövek, stb. A  professzionális,  nagy  sebességű csőhajlító  gép  kiválóan hajlíthatja  a  különböző  dimenziókat, változó sugarakkal, a jobbról  balra, a hajlítási szögeket nagy pontossággal szervomotor vezérli kiegészítve hidraolikus egységgel, erős teljesítménnyel és jó stabilitással. A PLC valós időben tudja megjeleníteni az X, Y és Z tengelyek koordináta-pozícióit. PLC érintőképernyő, ember-gép interaktív működése, könnyen érthető angol nyelven. Automatikusan észlel bizonyos alapvető a hibákat, ha úgy értékeli veszély lesz, a gép azonnal megáll, és riasztást ad a gép kezelőnek. Az adagolór nagy pontosságú golyóscsavarból és kiváló minőségű kopásálló lineáris vezetősínből áll, magas élettartammal.  A hidraulikus áramkör hűtési és sebességbeállító eszközökkel rendelkezik, amelyek nagy teljesítményűek, stabilak és tartósak. Nagy teljesítményű hidraolikus szivattyú. Vízhűtő rendszer ellenőrzi az olaj hőmérsékletét, és biztosítja a berendezés működését hosszú ideig. A mobil lábkapcsoló indítási és vészleállítási funkciókkal rendelkezik. A z összes munkafolyamatot a programozott vezérlési rendszer irányít nagy sebességgel és pontossággal.  A  rendszer  több munkadarab hajlítási paramétereit tudja memóriájába menteni. Különösen alkalmas sok térbeli szögű és nagy pontosságú csőszerelvények feldolgozására. Például a termelés az autó üzemanyag csövek, légkondicionáló csövek, fejtámlák, motorkerékpárok, és kerékpár keretek, stb

A szuper CNC csőhajlító gépnek.
Műszaki adatai:
Legnagyobb hajlítási átmérő x vastagság (normál acél) mm 50×3
Hajlítási sugár (CLR) / kerek cső mm  30
Legnagyobb  hajlítási sugár mm 200
hajlítási sebeség fok/sec 70
Hajlítási pontosság +- fok  0,15
Mozgatási sebesség mm/sec 220-800
Adagolási pontosság +- mm  0,2
Forgatási sebesség fok/sec 270
Forgatási pontosság fok 0,15
Hidraolikus nyomás MPA 12
víz hűtés

Adagolási szervo kW 1,0
Forgatási szervo kW 0,75
Főmotor teljesítménye kW 5,0

Gépfeszültség V :Igény szerint
Hosszúság x szélesség x magasság mm 5200 x 1300 x 1350

Érintőképernyő TAJVAN
PLC MITSUBISHI JAPÁN
Szervo motorok MITSUBISHI  JAPÁN
Lineáris vezetősínek HIWIN TAJVAN
Olaj pumpa JIANGU
Hidraolikus szelep TAJVAN
Tömítő elemek (gyűrűk ) TAJVAN
Egyéb elektromos alkatrészek SCHNEIDER
Switch Mode Power TAJVAN

Előny

Kiváló hajlítási minőség érhető el vékonyfalú és puha anyagok esetén is., persze gyakorlott kezelővel. A tüske alkalmazásával elhanyagolható a deformáció.
Robusztus, de helytakarékos gép,
megbízható és biztonságos,
kényelmesen és egyszerűen kezelhető
Nagy termelékenységű, szuper profit termelés.
