A cnc hidraolikus csőhajlító géppel való hajlítás előtt, a csőhajlító szerszámot vagy szerszámokat pontosan be kell állítani. A cnc hidraolikus csőhajlító gép helytelen beállításával a csövek összemomlásához vagy helytelen kanyarodásához vezetnek ami mondjuk ki nyiltan elég problémás. Jobb ha kétszer ellenőrzi a cncn csőhajlítógép beállítását mint egyszer sem, időt kelle fordítani a cnc csőhajlító gépre ez nagy mértékben megelőzi a cnc hidraolikus csőhajlító géppel történő selejt gyártást ami mindképpen üdvözendő. Helyes szerszámot használ-e a cnc csőhajlító géppel? Tegyük fel, hogy a cnc hidraolikus csőhajlító géppel történő hajlítás megköveteli, hogy kész termék mentes legyen minden sérüléstől nagyon ügyelni kell a megfelelő szerszámra amit alkalmaznak, Így előfordulhat, hogy a cncn csőhajlító géppel történő hajlítás indokolhatja a speciális szerszámok alkalmazását. Sok fajta technika létezik a cnc hidraolkus csőhajlító gépekkel való cső hajlításr. Még képzett és tapasztalt dolgozók is hibázhatnakaz NC gépekkel ezért, hogy minél kevesebb legyen a selejt és ennek kockázatát a tulajdonosok csökkenteni akarják érdemes beruházni egy cnc hidralolikus csőhajlító gépre, mert ekkor képzetlenebb munkavállalók is tudják kezelni a cncn csőhajlító gépet vagy akár adagolóval ellátva automata működésű lehet a cnc hidraolkus csőhajlító gép és cncn csőhajlító gép kiszolgálása kevesebb bér költséggel jár.
Műszaki adatai
Mild steel round tube ￠38*2 mm
Stainless Steel￠32*2 mm
Light alloy annealed round tube40*3 mm
Mild steel square tube 30*30*2mm
Mild steel rectangular tube 35*20*2 mm
Mild steel round solid bar ￠16 mm
Mild steel square solid bar 15*15 mm
Min. bending radius 20 mm
Max. Bending radius(Standard) 200 mm
Head overhang (on bending centre) 500 mm
Head height (on bending centre)360 mm
Bending centre height (from floor) 945 mm
Max. bar passage inside the P.O.B. positionner 50 mm
Clamping adjustable stroke 0-90 mm
Shouldering adjustable stroke 256 mm
Mandrel retraction adjustable stroke 0-76 mm
Max. Bending Angle °190°
Through Effective Distance 3200mm
Bending Speed(Max.)°/sec 60
Max. rotation speed (axis Z) °/sec 200
Max. feeding speed (axis X.) 1000 mm/sec
Bending angle Precision°±0.10
Rotation angle Precision – axis Z °±0.10
Shifting Precision – axis X ±0.14 mm
Rotation Servo Motor Power 0.4 Kw
Feeding Servo Motor Power 0.75 Kw
System Motor Power 4 Kw
Hydraulic Pump Volume17 l
Max. Pressure 16 Mpa
L*W*H (Packaging Dimension) 4000*700*1300 mm
Gép súlya: ~ 1,5 tonna
Felhasznált alkatrészek:
Hydraulic MotorGermany Siemens（Beide）or Runmali
Hydraulic Pump Wuxi Tuoli
Hydraulic ValveJapan Yuken（Imported）
Oil way Board Taiwan Shanghong （Imported）
Cylinder Shanghai Qifan

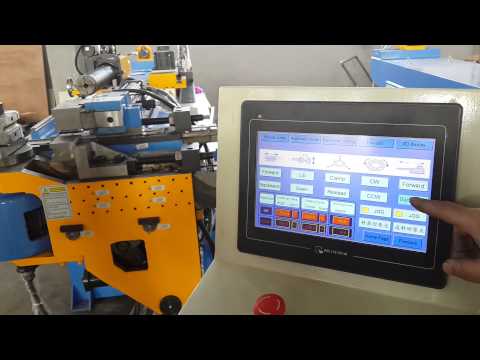

Touch screen Taiwan Weinview（Imported)
PLC Japan Mitsubishi（Imported）
Angle controller Japan Nemicon（Imported）
Switch power Taiwan Mingwei
Rotating/feeding servo motor Japan Mitsubishi（Imported）
